CSP® Technologie

Minimills
CSP® – die führende Dünnbrammentechnologie

CSP® (Compact Strip Production) ist die weltweit führende Dünnbrammentechnologie. Sie wurde 1989 von SMS group entwickelt und hat seitdem die Welt der Flachstahlproduktion revolutioniert. CSP® steht für hohe Kosteneffizienz, ein breites Produktspektrum und hervorragende Bandqualität.

Konzept

CSP®

Wichtige technische Eckdaten

Materialien:
Das ganze Spektrum an Kohlenstoffstählen wie Bau-, Siliziumstahl, Rohrgüten, Mehrphasenstahl

Bandbreite:
800 - 2.150 mm

Banddicke:
0,8 - 25,4 mm

Kapazität:
1-Strang: bis 1,6 Mio. t/Jahr
2-Strang: bis 3,2 Mio. t/Jahr

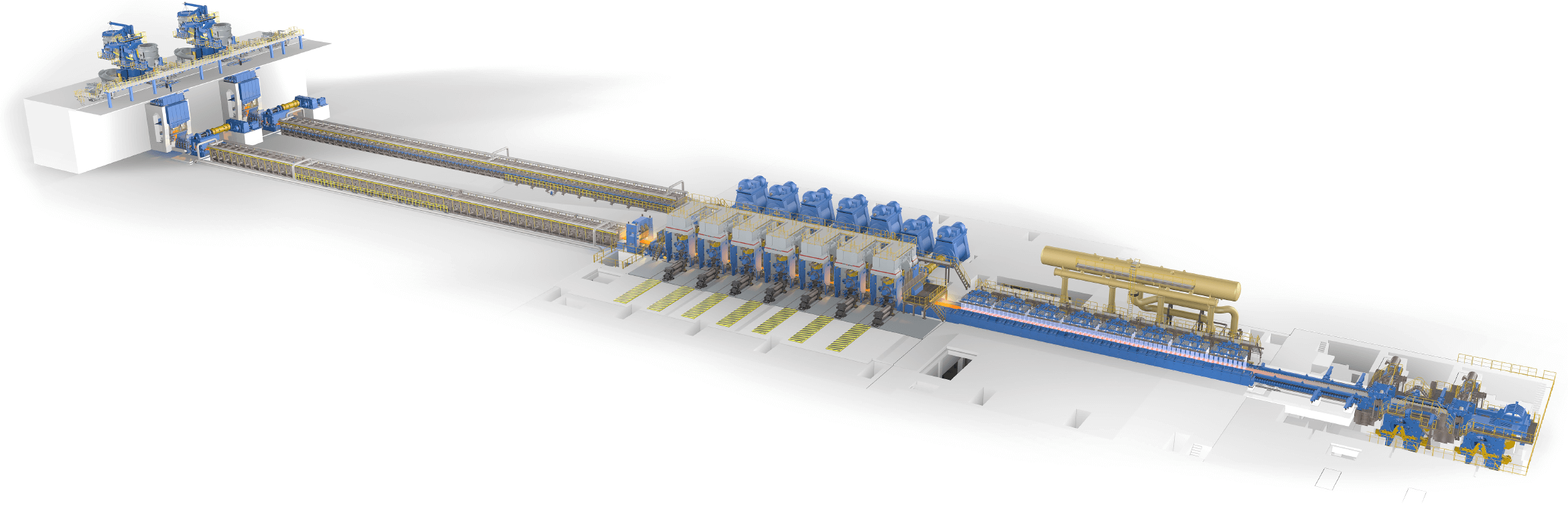

SMSgroup Plant Image

Mit ihrem kompakten Layout verbindet die CSP®-Technologie Gießen, Erwärmen und Walzen in einer einzigen Linie und ermöglicht damit die effiziente Produktion hochwertigen Warmbands. Kern der Technologie ist die bewährte CSP®-Stranggießanlage mit der patentierten trichterförmigen Kokille zum Gießen von Dünnbrammen zwischen 50 und 90 mm Dicke. Anschließend durchlaufen die Brammen zum Temperaturausgleich den CSP®-Ofen, bevor sie unmittelbar danach im CSP®-Walzwerk auf Endbanddicke gewalzt werden.

Wenn Sie mit dem Markt wachsen wollen, ist CSP® für Sie die perfekte Lösung. Mit einer 1-Strang CSP®-Anlage kann man etwa 1,5 Millionen Tonnen Warmband pro Jahr kostengünstig herstellen. Mit einem zweiten Gießstrang lässt sich die Kapazität verdoppeln.

Ihre Vorteile

Geringe Kosten, hohe Effizienz Geringe Kosten, hohe Effizienz Geringe Kosten, hohe Effizienz Geringe Kosten, hohe Effizienz

Geringe Kosten, hohe Effizienz

Sie möchten Kosten und Emissionen senken? Dann werden Sie die CSP®-Technologie zu schätzen wissen, denn sie ermöglicht geringe Investitions- und Betriebskosten und eine hohe Energieeffizienz.

HERVORRAGENDE PRODUKTQUALITÄT HERVORRAGENDE PRODUKTQUALITÄT HERVORRAGENDE PRODUKTQUALITÄT HERVORRAGENDE PRODUKTQUALITÄT

Hervorragende Produktqualität

Warmband von CSP®-Anlagen zeichnet sich durch seine äußerst homogene Mikrostruktur und gleichmäßige mechanische und geometrische Eigenschaften aus.

Breite Produktpalette Breite Produktpalette Breite Produktpalette Breite Produktpalette

Breite Produktpalette

Unsere CSP®-Anlagen haben vielfach bewiesen, dass sie praktisch alle heute im Markt gefragten hochwertigen Stahlgüten produzieren können.

Dünnbandherstellung Dünnbandherstellung Dünnbandherstellung Dünnbandherstellung

Effiziente Herstellung von Dünnband

Die CSP®-Technologie bietet optimale Bedingungen für die stabile Produktion großer Mengen dünner Bänder zu niedrigen Kosten.

Technologie

X-Roll® Oil Bearing

Hydrodynamische Walzenzapfenlager von der SMS group sind sehr fortschrittliche und elementare Komponenten in der modernen Walzwerktechnik, weil sie die lasttragenden Walzen unterstützen. Selbst unter äußerst schwierigen Betriebsbedingungen sorgen sie für lange Lebensdauer und minimalen Wartungsaufwand. Somit tragen die Walzenzapfenlager erheblich dazu bei, die hohen Anforderungen an die optimale Fertigbandgeometrie zu erfüllen.

SMSgroup Image SMSgroup Image SMSgroup Image SMSgroup Image

Ausgewählte Referenzen

Elektrik und Automation

HD mold

A look into the mold during solidification process

Weitere Informationen

X-Pact® Cast Optimizer

Optimized guidance of the complete casting process for highest yield and best quality

Weitere Informationen

X-Pact® Coiler Control

Technological control system to ensure best product quality and high process stability during strip winding on up- and down coilers.

Weitere Informationen

X-Pact® Cooling Section Control

In-bar temperature control over the entire strip length

Weitere Informationen

X-Pact® Gap Control

Optimum segment gap in all situations

Weitere Informationen

X-Pact® Level Control

Precise mold level control with automatic adaption to process requirements

Weitere Informationen

X-Pact® Microstructure Property Model

Online and offline calculation of strip properties such as yield strength, tensile strength, elongation to fracture, material microstructure

Weitere Informationen

X-Pact® Mill Stand Control (TCS)

Technological Control System to ensure highest product quality (HGC, WRB, IRB, CVC®)

Weitere Informationen

X-Pact® Oscillation Control

Highly flexible and effective – for a perfect slab surface

Weitere Informationen

X-Pact® Pass Schedule Calculation (PSC®)

The system calculates the set-points per pass according to current process parameters and limitations

Weitere Informationen

X-Pact® Profile, Contour and Flatness (PCFC®)

The physical process model calculates the best set-points for the CVC® plus actuators

Weitere Informationen

X-Pact® Solid Control

3D temperature control

Weitere Informationen

X-Pact® Tech Assist

To manage your techno-metallurgical parameters

Weitere Informationen

X-Pact® Thin-Gauge Rolling

For a stable rolling process and better strip flow

Weitere Informationen

X-Pact® Width Control

Largest width changes, optimized for crack-sensitive grades

Weitere Informationen

X-Shape Flatness Measurement and Control

Stand-alone measuring system for flatness control perfectly tailored to your process requirements.

Weitere Informationen

Product quality analyzer (PQA)

Solution for smooth process flow and constant high quality

Weitere Informationen

Upgrade Package Basic Automation

New state of the art hardware, latest development software

Weitere Informationen

Virtualization

Safeguarding plant lifetime

Weitere Informationen

X-Pact® Business Intelligence

Systematic analysis of data in an electronic form

Weitere Informationen

X-Pact® Condition Advisor

The transparent plant

Weitere Informationen

X-Pact® Drive

Low voltage frequency converter as integral part of X-Pact®

Weitere Informationen

X-Pact® Energy Advisor

Energy management for metallurgical plants and rolling mills

Weitere Informationen

X-Pact® MES 4.0

Production planning and scheduling for all production units in the plant

Weitere Informationen

X-Pact® Process Guidance

New standard for the future automatic control of complex plants

Weitere Informationen

X-Pact® Vision Mobile Operation

Easy access on process results - Full information and control everywhere

Weitere Informationen

X-Pact® Vision Operation and Visualization

Innovative HMI and new control station

Weitere Informationen

Service

Antriebstechnik

Mehr Verlässlichkeit im Antriebsstrang dank Antriebstechnik der SMS group.

Weitere Informationen

eDoc

Digitale Dokumentation: Der erste Schritt zur Digitalisierung.

Weitere Informationen

Unterstützung im Notfall – Remote Service

Zur schnellen Identifikation von Defekten und Fehlfunktionen und umgehenden Einleitung von Maßnahmen, die Störungen beseitigen.

Weitere Informationen

Equipment Check

Regelmäßige Inspektionen und Wartungen sind Grundlage zur Sicherung der Anlageneffizienz.

Weitere Informationen

Genius CM

Das Genius Condition Monitoring-Frühwarnsystem beinhaltet ein modular aufgebautes, permanentes Online-Überwachungssystem.

Weitere Informationen

Drehmomentstarke Spindel für Walzwerke

Die neue selbst ausrichtende Getriebespindel Sieflex® HT ist ein Schlüssel zu besseren Übersetzungsverhältnissen und höheren Drehmomenten.

Weitere Informationen

Langfristige Wartungsdienstleistungen

SMS group bietet Ihnen Service entlang der Wertschöpfungskette und Sie können sich ganz auf Ihre Kernkompetenzen konzentrieren.

Weitere Informationen

Instandhaltungs-Werkzeuge

Das IMMS (Integrated Maintenance Management System) garantiert eine effektive und wirtschaftliche Wartung.

Weitere Informationen

Mold tracker

Der Mold Tracker ist eine autarke Sensoreinheit, die an Kupferplatten befestigt wird und kontinuierlich die Verschleiß- und Betriebsdaten misst. Die erfassten Daten werden übersichtlich visualisiert und unterstützen bei der Optimierung von Instandhaltung und Bevorratung..

Weitere Informationen

Safety Locator

Schützen Sie Ihr wertvollstes Kapital - Ihre Mitarbeiter – mit dem SMS group Safety Locator.

Weitere Informationen

Service für X-Roll® Ölfilmlager

Hydrodynamische Walzenzapfenlager von der SMS group sind sehr fortschrittliche und elementare Komponenten in der modernen Walzwerktechnik

Weitere Informationen

Smart Maintenance

Digitalisieren Sie Ihre Instandhaltung mit SMS group.

Weitere Informationen
